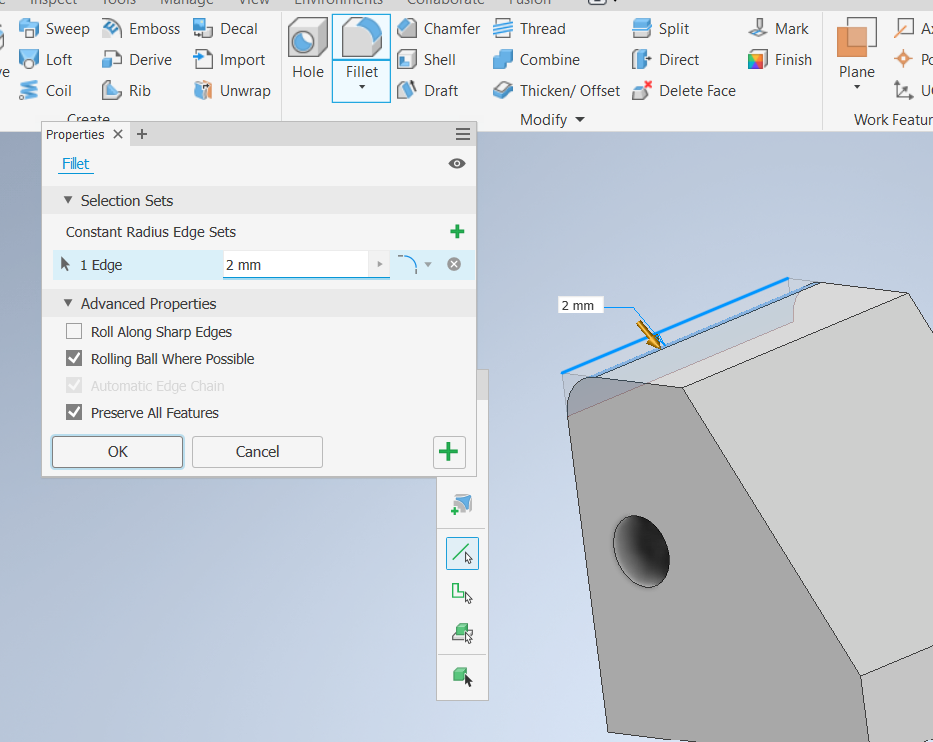

ویژگی ها و خصوصیات فایل های STEP را در پست قبلی مرور کردیم . هنگام کار با نرم افزارهایی CAM نظیر PowerMill جهت فراخوانی مدل و ایجاد استراتیژی های تولید یک قطعه با CNC اهمیت فایل های STEP بیشتر هویدا می گردد. در این پست آموزش نرم افزار اتودسک اینونتور روش ویرایش وانجام تغییرات در نمایه های موجود در فایل STEP را مرور می کنیم. نکته اول اینکه اگر قرار باشد تا لبه های بیرونی یک فایل STEP را ویرایش کنیم بطور مثال روی یک لبه پخ (Chamfer) یا فیلت (Fillet) انجام دهیم و همچنین یک سوراخ یا پاکت را به فایل STEP اضافه کنیم فرایندانجام این عملیات ها پیچیده نیست و با انجام دستوراتی نظیر Hole ، Fillet ,Chamfer ، Extrude(Cut) و دیگر دستوراتی که منجر به کم کردن متریال می گردد قابل انچام است و در نرم افزار inventor هر یک از این نمایه های نام برده شده بطور مستقیم روی یک فایل STEP انجام می گردد.
در ادامه می خواهیم روشی را در نرم افزار اینونتور پیاده سازی کنیم که نمایه های موجود در یک فایل STEP را ویرایش کنیم بطور مثال قطر سوراخ را کم یا زیاد کنیم و یا موقعیت آنرا تغیر دهیم. بطور کلی می خواهیم نمایه های موجود را پارامتریک کنیم که بتوانیم به سادگی تغییرات مورد نظر را روی نمایه پیاده سازی کنیم.

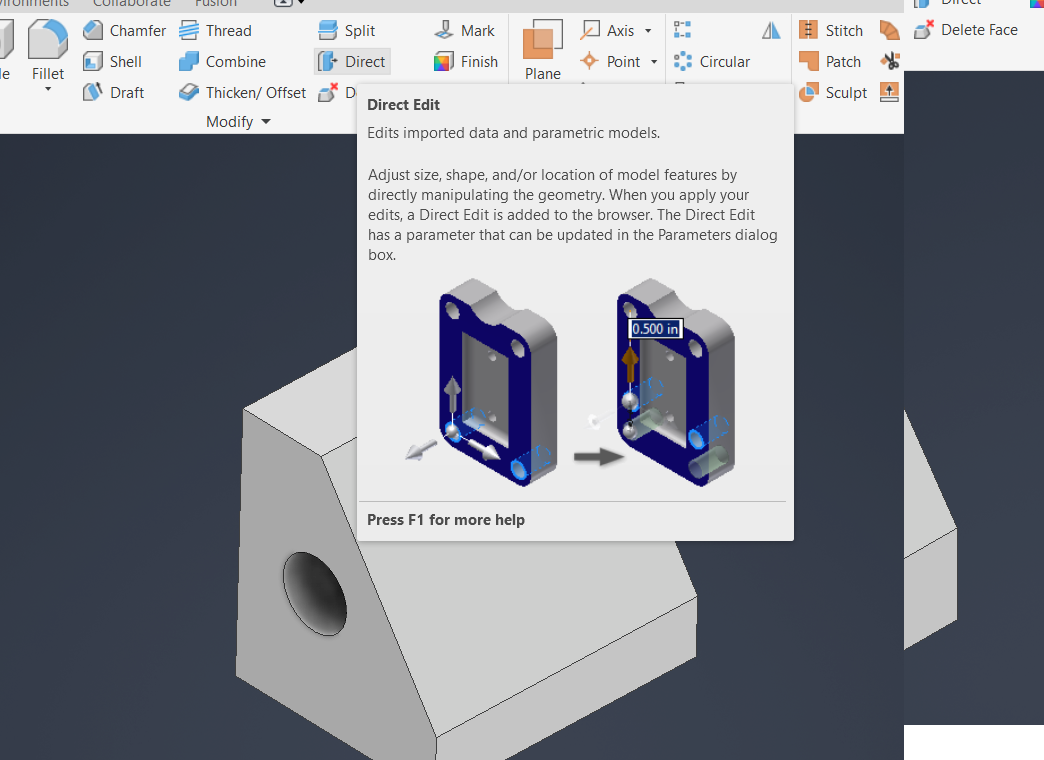

با اجرای دستور Direct Edit روی نمایه مورد نظر که در پنل Modify قرار دارد می توان آن نمایه را تغییر داد و در نهایت به صورت پارامتریک درآورد.

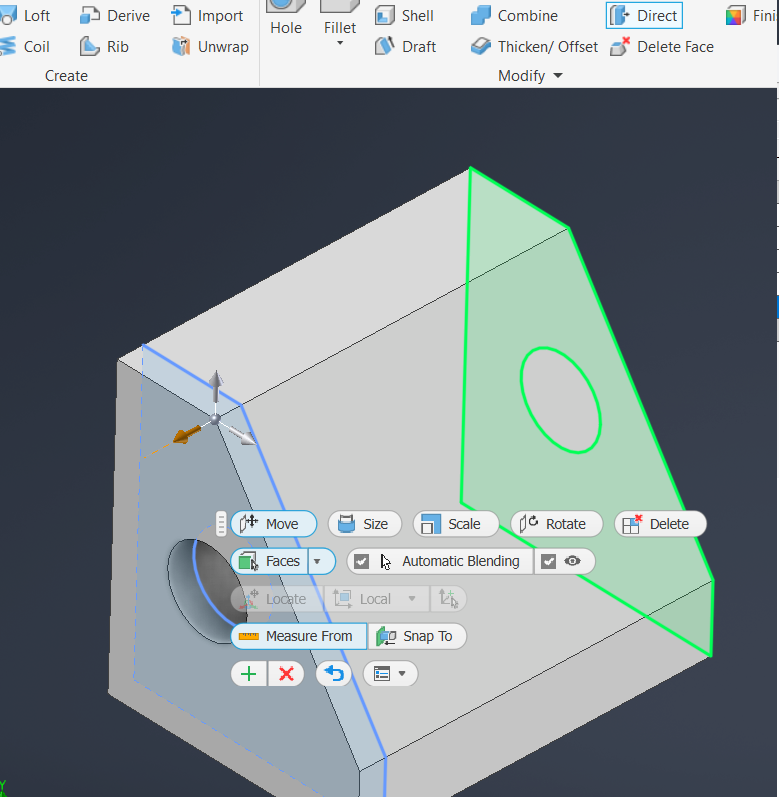

بعد از احضار فایل STEP به کمک این دستور (Direct) ویرایش مورد نظر را انجام دهید. همانطور که می دانیم دستور Direct Edit برای ویرایش سطوح یا بدنه های صلب کاربرد دارد. ویرایش هایی نظیر مقیاس دادن (Scale) ، حرکت دادن (Move) ، دوران دادن (Rotate) ، پاک کردن (Delete) و اندازه کردن (Size) با این ابزار قابل انجام است.

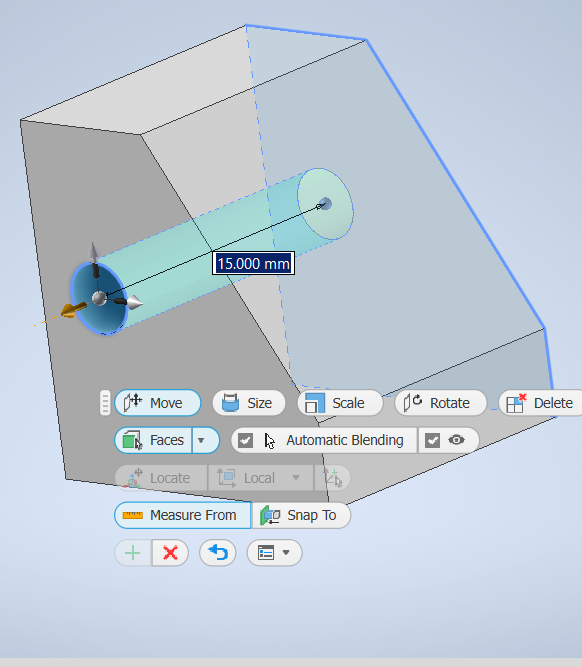

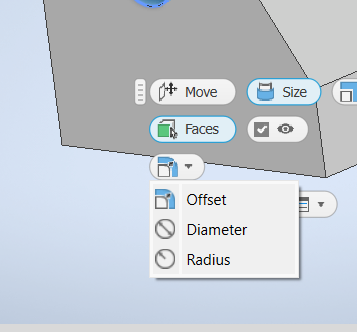

همانطور که در شکل زیر مشاهده می کنید برای تفییر قطر، شعاع یا جابجایی نمایه سوراخ در ابزار Direct گزینه مورد نظر وجود دارد.

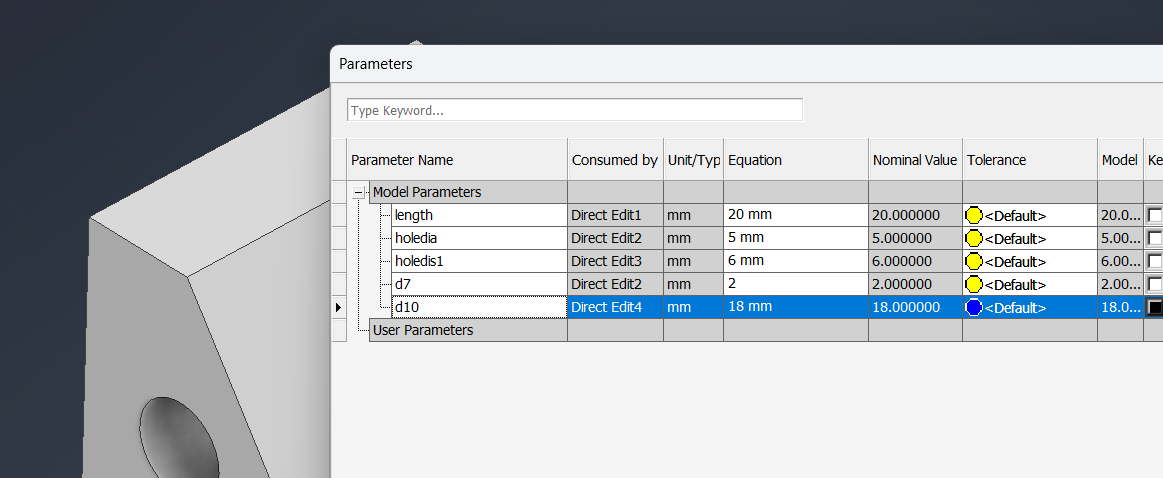

هر تغییری که با اجرای دستور Direct انجام گیرد منجر به پارامتریک شدن آن تغییر می گردد. در پنجره Parameter مشاهده می کنید که تغییر مورد نظر پارامتریک شده و از این پس هر سایزی را برای آن پارامتر می توانید انتخاب کنید. بطور مثال قطر سوراخ و یا فاصله سوراخ یا لبه مجاور در اشکال زیر پارامتریک شده اند.
