نرم افزار اتودسک اینونتور محیط قدرتمندی برای مدل سازی سه بعدی به کمک ابزارهای متنوع ایجاد کرده است.
آیا شما برای مدلسازی قطعات از محیط های سطح سازی Surfaces و فضای سه بعدی Sketch استفاده می کنید؟

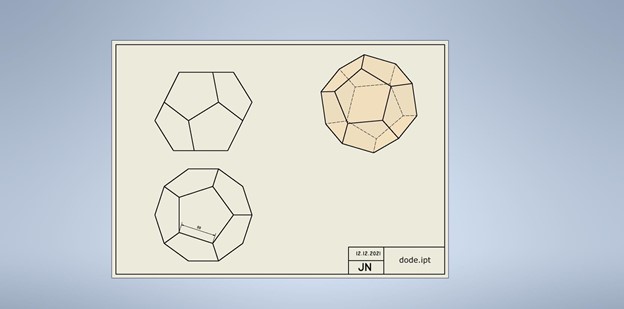

در این پست با مراحل مدلسازی یک ۱۲ وجهی منتظم (Dodecahedron) آشنا می شویم. مراحل مدل سازی با عکس و توضیحات آمده است.
ترکیبی از ابزارهای ۳D Sketch و Surface برای مدل سازی اولیه بکار گرفته شده اند. البته در ادامه از محیط مونتاژ نرم افزار اینونتور ساخت استراکچرهای فلزی Frame Generator برای احضار میله ها و استفاده از ابزار Meter برای فارسی بر کردن انتهای میله های به هم متصل شده استفاده شده است.
در انتهای این پست نیز شما می توانید فایل اینونتور این مدل را بصورت کامل دانلود نمایید. توجه داشته باشید که ورژن این فایل Autodesk inventor 2025 می باشد.
Step 1: 2Dsketch

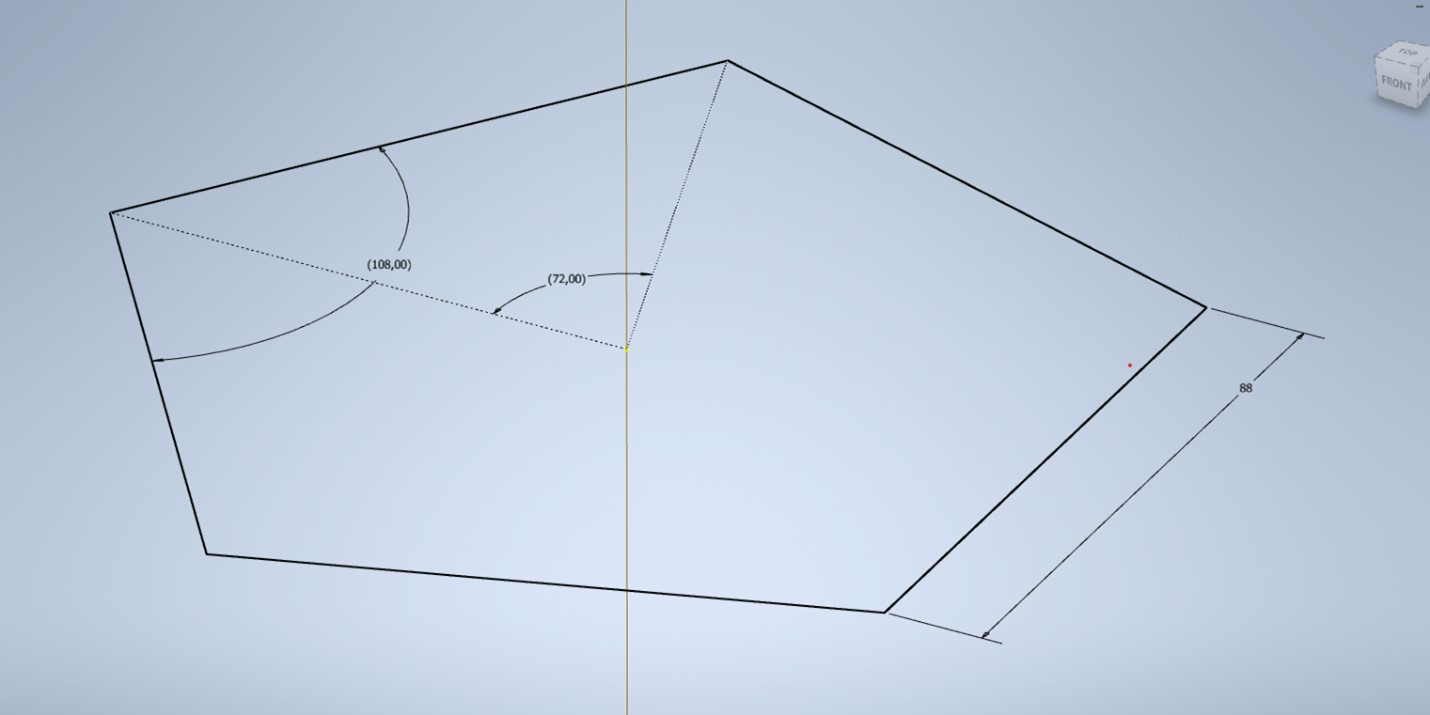

ترسیم یک ۵ وجهی با دستور Polygon در محیط ترسیم دوبعدی و قراردادن یک Face روی آن با ابزار Patch از پنل Surface. در این پنل ابزارهای محیط سطح سازی اتودسک اینونتور آمده است. با دستور patch می توان پروفیل های بسته را با ایجاد سطح پوشش دهید. کاربرد ابزار patch در قالب سازی پلاستیک یعنی محیط Mold Design بسیار زیاد است.

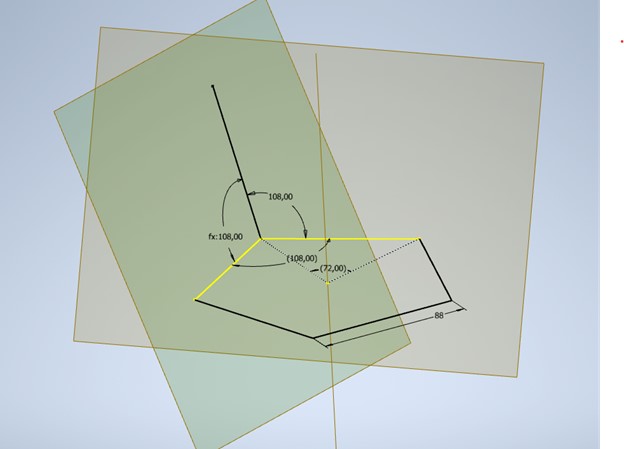

Step 2: 3D Sketch

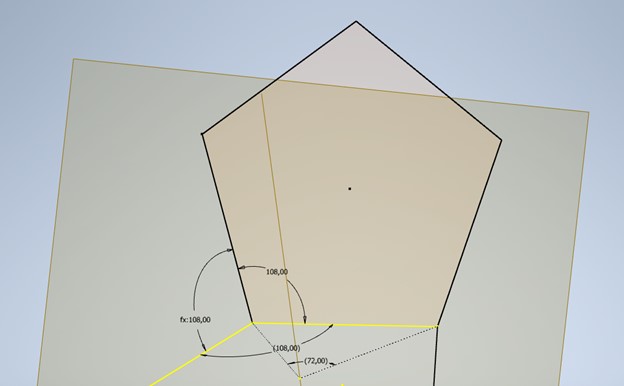

در محیط ۳D Sketch ایجاد یک خط در گوشه ۵ ضلعی. سپس ترسیم دو صفحه Work Plane به کمک استفاده از خط و لبه ۵ ضلعی و تنظیم زاویه ۱۰۸ درجه.
Step 3: 2nd polygon

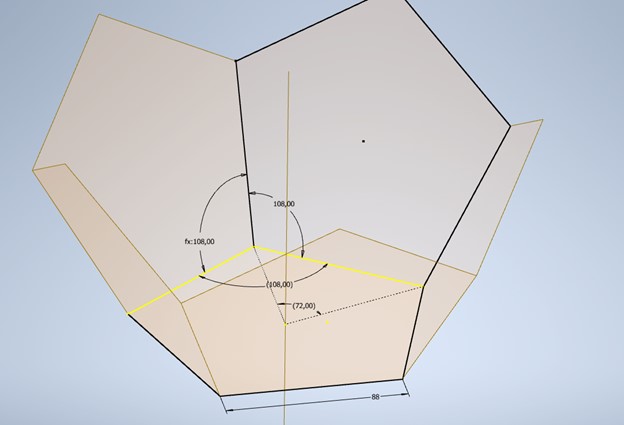

کشیدن یک ۵ ضلعی در صفحه ایجاد شده
Step 4: make a circular pattern
استفاده از ابزار پترن دایره ای و کپی دایره ای از سطح ایجاد شده قبلی حول محور Y
Step 5: start a 3D-sketch

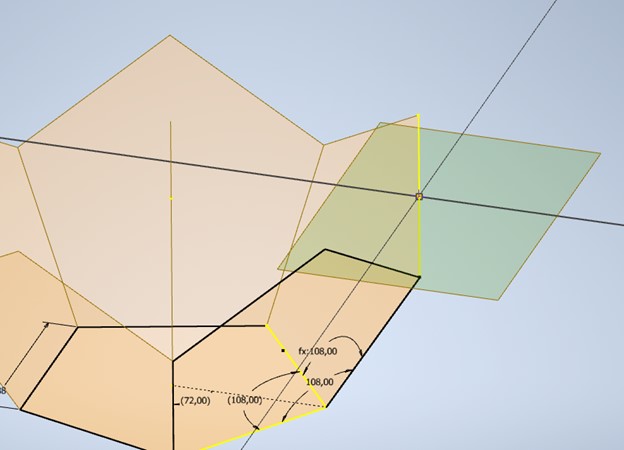

تصویر کردن یک لبه و ایجاد WorkPlane از وسط آن . این صفحه برای آینه ای کردن شکل ایجاد شده کاربرد دارد.
Step 6: mirror the six surface bodies
استفاده از Mirrorبه کمک صفحه ایجاد شده
Step 7: rotate the mirrored components

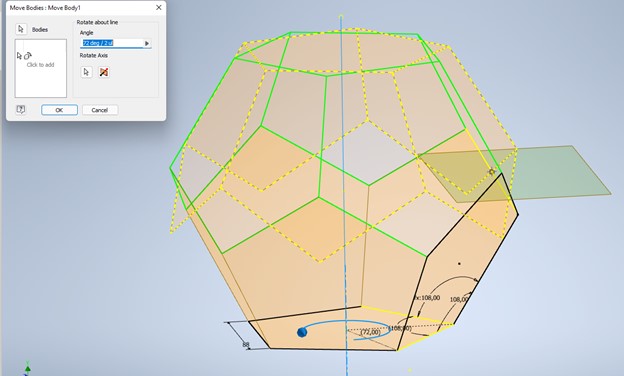

به کمک ابزار Move Bodes چرخش صفحات به اندازه ۷۲/۲ . این عملیات دو بلوک سطحی ایجاد شده را روی هم قرار می دهد.
Step 8: start a weldment assembly with the part

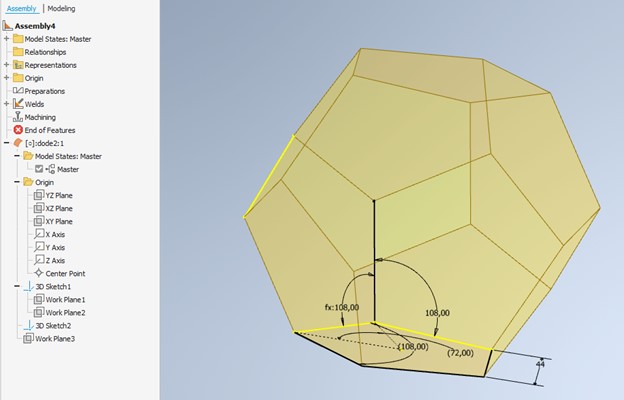

مدل ایجاد شده را ذخیره کنید و وارد Assembly شوید. سپس مدل را احضار کنید. به محیط وارد کردن فایل ایجاد شده در محیط مونتاژ.

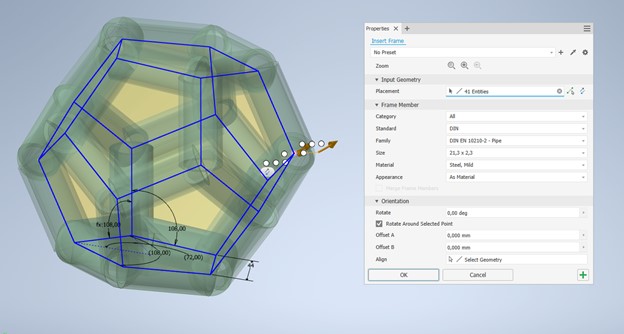

Step 9: insert the frame
در محیط Frame Generator نرم افزار اینونتور استراکچر فلزی را با PIPE کامل کنید.

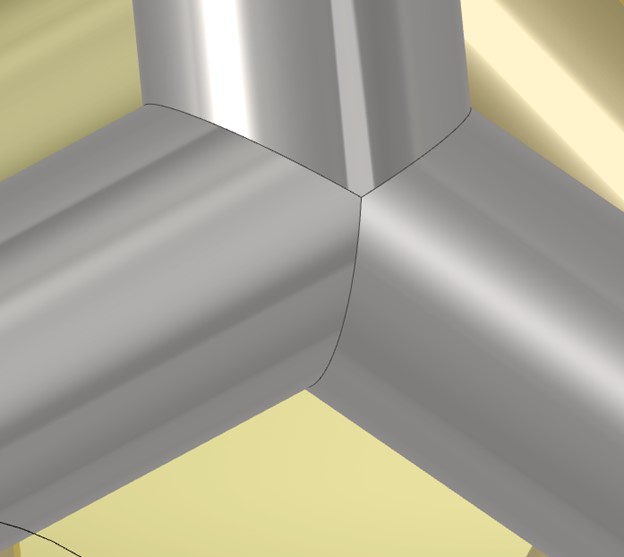

Step 10: use the miter tool on the joints

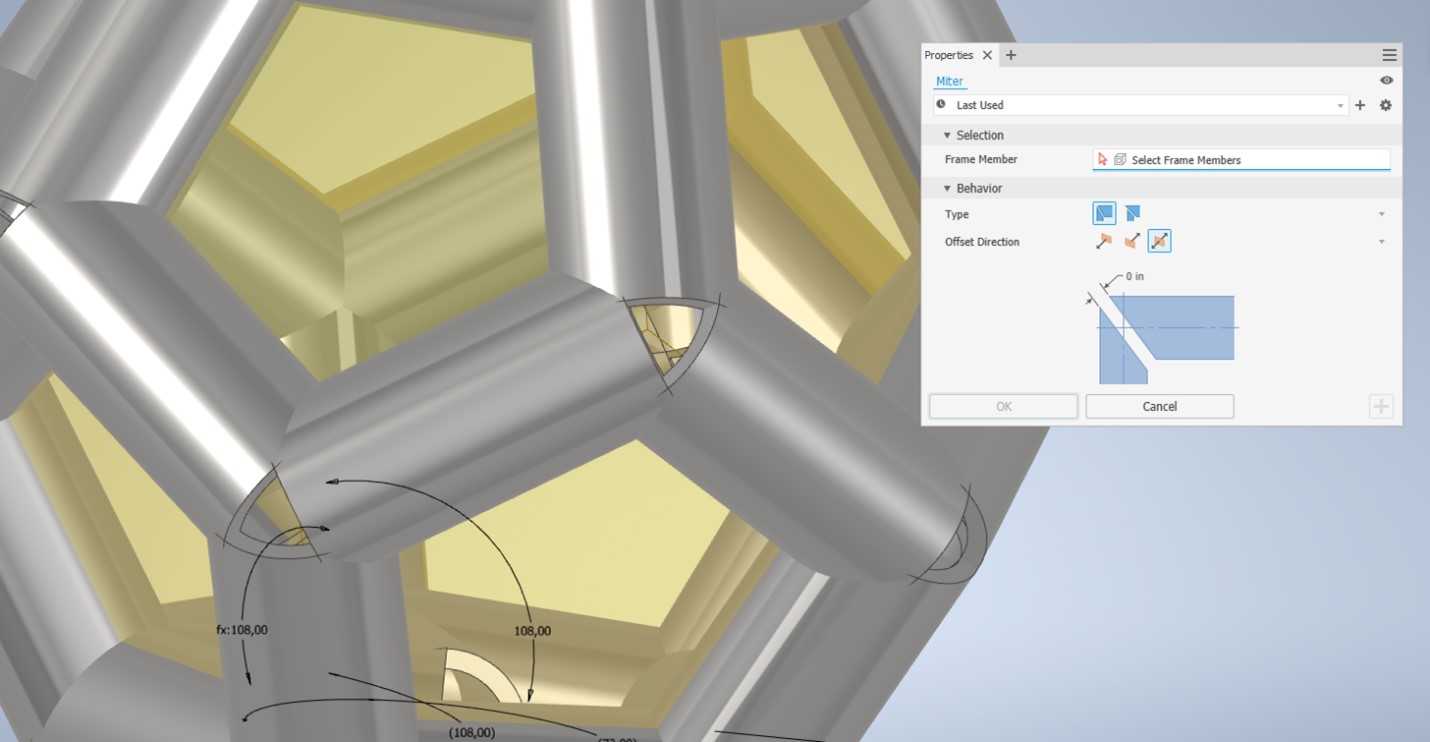

استفاده از ابزار Miter برای اصلاح و ویرایش لبه های لوله ها
جهت دانلود فایل این مدل بر روی عکس زیر کلیک نمایید.
