استفاده از داده های صفحه گسترده نرم افزار اکسل جهت فراخوانی نقاط در نر م افزار اینونتورکاربرد فراوانی دارد. در واقع این روش ایجاد نقاط در محیط Sketch به عنوان روشی سریع جهت فراخوانی معرفی می گردد. این نقاط می توانند از یک اسکنر اپتیکی یا به صورت دستی در محیط اکسل وارد شوند. در صورت تغییر داده ها در فایل نرم افزار اکسل این تغییرات در نقاط وارد شده در نرم افزار اینونتور منعکس نمی گردد. داده های موجود در نرم افزار Excel باید از خانه A1 شروع شوند و تنها باید در کاربرگ اول Sheet1 موجود باشند.

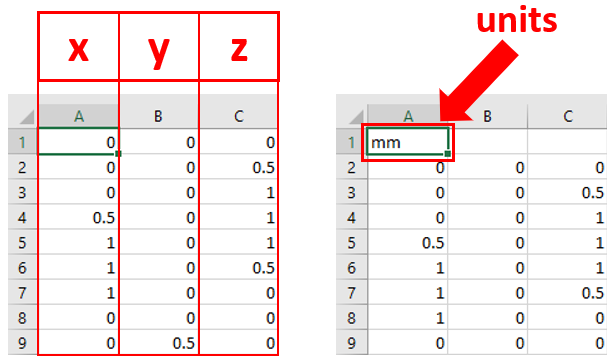

ستون ها به ترتیب زیر تعریف می شوند:
ستون A برای مختصات X
ستون B برای مختصات Y
ستون C برای مختصات Z
برای ارتباط بین مختصات X ، Y وZ می توانید از فرمول های نرم افزار اکسل نیز استفاده کنید.
مراحل زیر برای احضار نقاط از نرم افزار اکسل به نرم افزار اینونتور انجام می گردد:
- یک فایل نرم افزار اکسل را باز کنید و نقاط را وارد نمایید و فایل را ذخیره کنید.

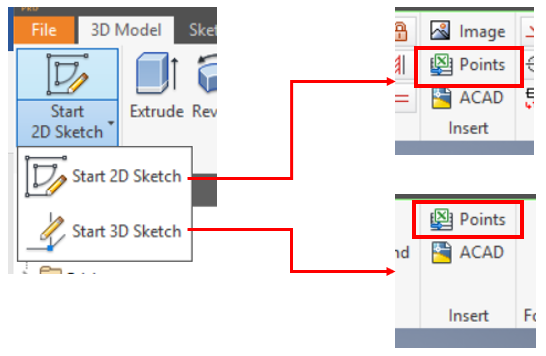

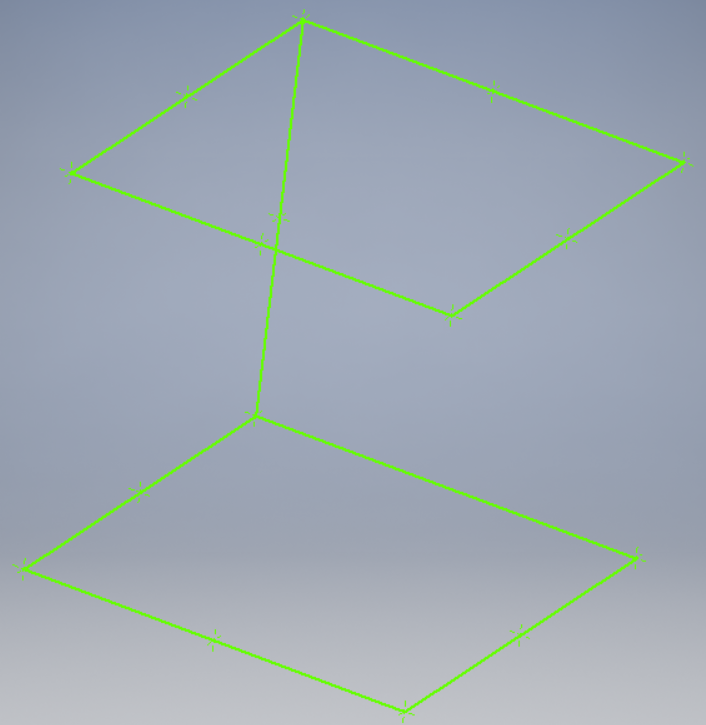

- یک ترسیم دو بعدی و یا سه بعدی بر اساس داده های وارد شده در اکسل فعال کنید.

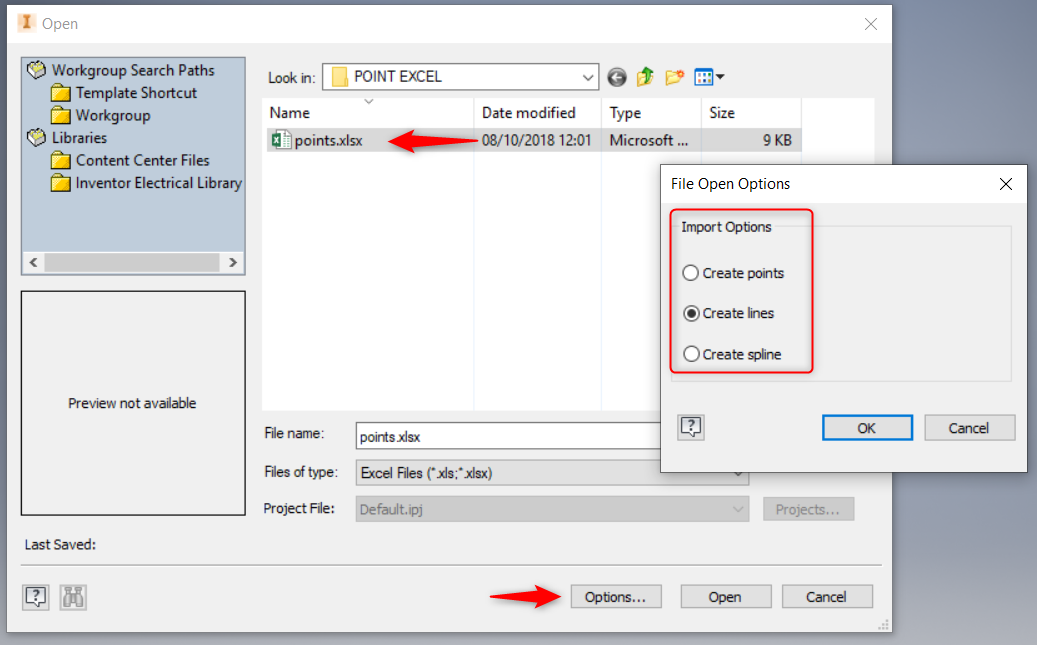

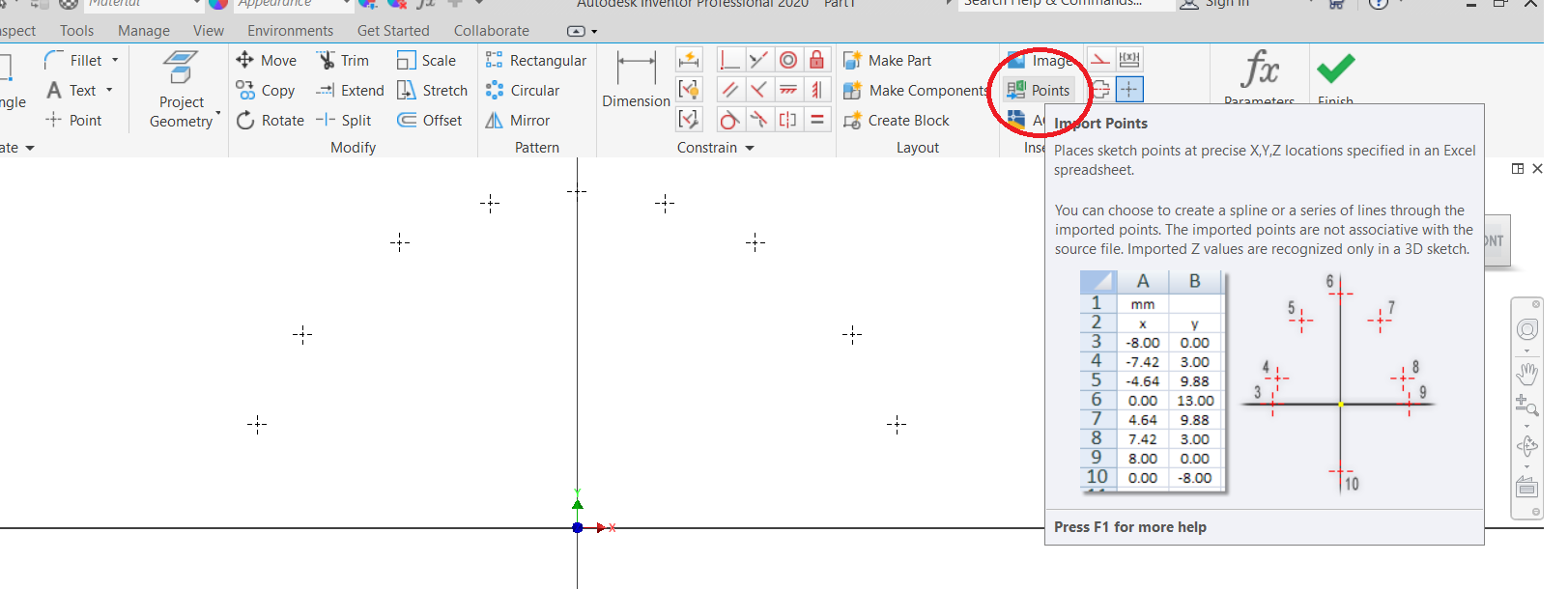

- روی ابزار Import Points در پنل Insert از زبانه Sketch کلیک کنید و در پنجره Open فایل مورد نظر را انتخاب کنید.
- از قسمت Option می توان نوع عملیاتی که ایجاد می کنید را انتخاب نمایید.
